作者：   发布日期：2016-5-3   点击数：1960

文章导读：本文系江苏省特种设备安全监督检验研究院强天鹏教授“承压特种设备无损检测新技术应用进展”讲义第二篇章，文章紧接上一篇：“承压特种设备无损检测新技术应用进展-概述篇”往下阐述，更多精彩内容敬请您的持续关注！

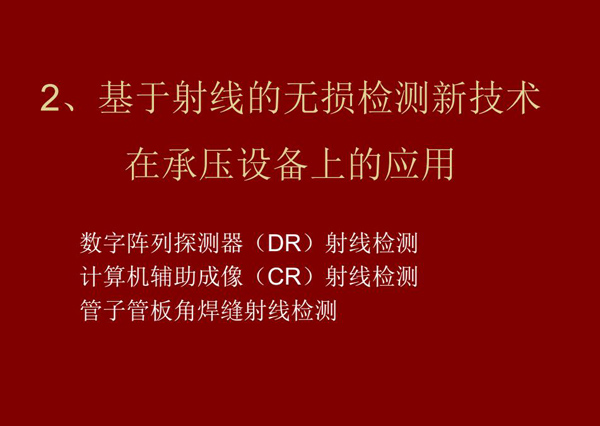

基于射线的无损检测新技术-数字阵列探测器(dr)射线检测技术在承压设备上的应用。

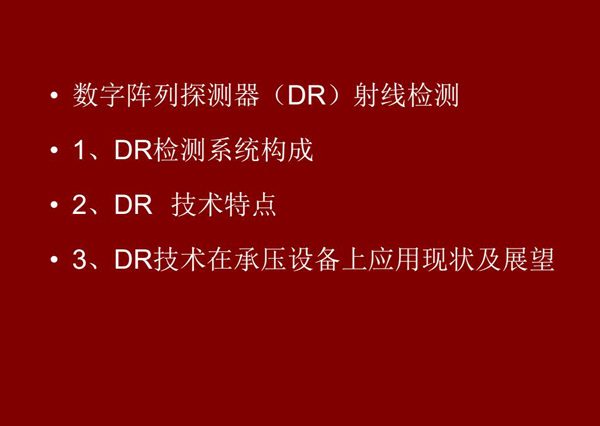

dr射线检测技术概述：1、dr检测系统构成；2、dr技术特点；3、dr技术在承压设备上应用现状及展望

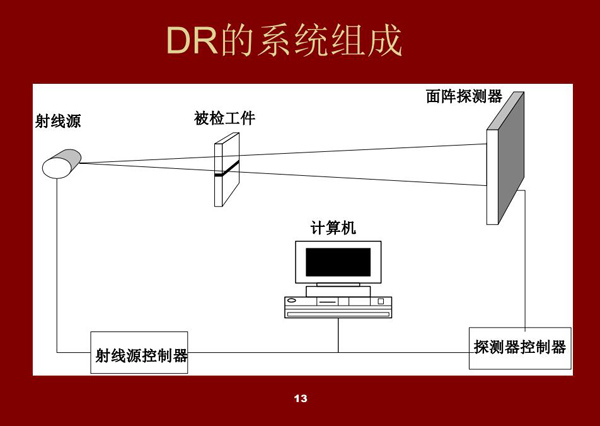

dr系统的组成架构：射线源、被检工件、面阵探测器、探测器控制器、射线源控制器、计算机设备

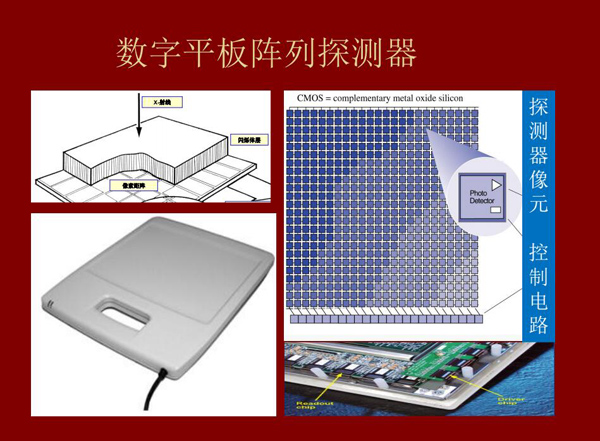

数字平板阵列探测器原理图

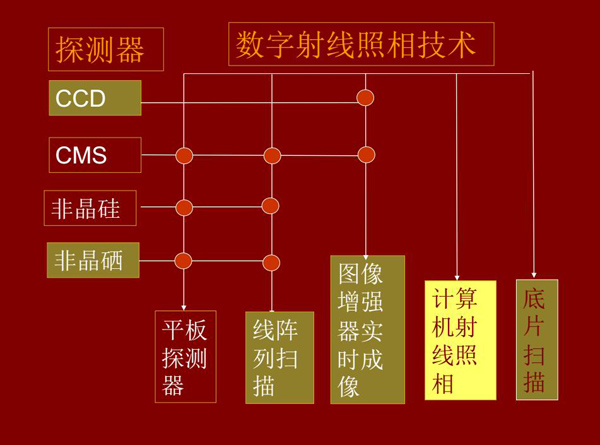

dr数字射线照相技术所涉及技术环节：底片扫描、计算机射线照相、线阵列扫描、平板探测器、图像增强器实时成像等。

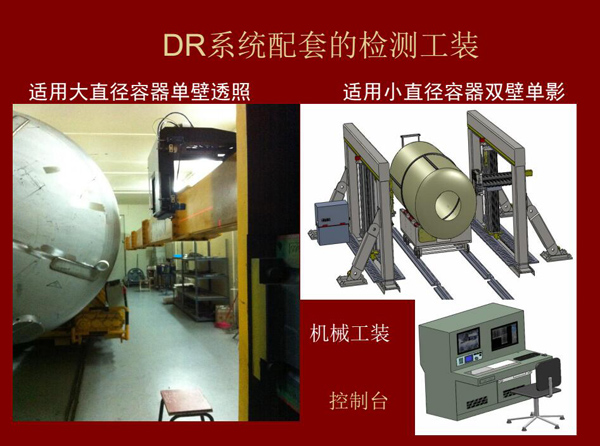

dr系统配套的检测工装：适用大直径容器单壁透照和适用小直径容器双壁单影

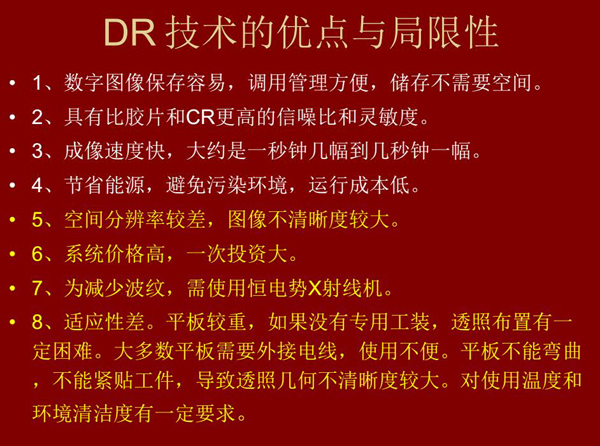

dr技术具有如下优点：成像速度快，易保存、运行成本低等；同时也有一定的局限性：价格高昂、空间分辨率 较差、平板较重，不能紧贴工件等。

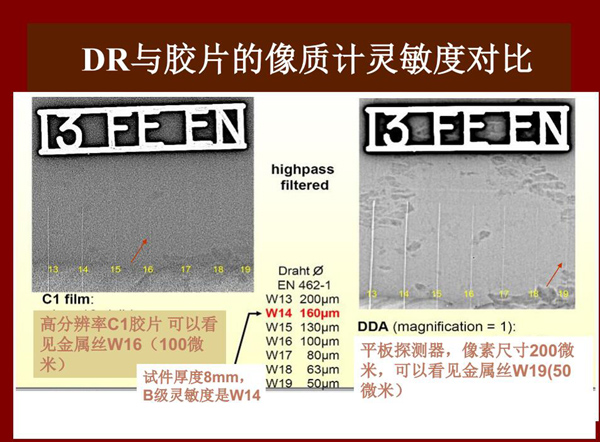

dr与胶片的像质计灵敏度对比，可以看出：高分辨率c1胶片可以看见100微米金属丝，而dr平板探测器可以看 见50微米金属丝

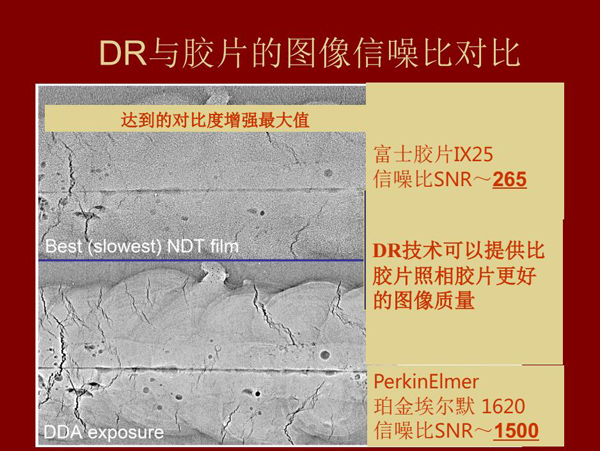

dr与胶片的图像信噪比对比，dr技术可以提供比胶片照相胶片更好的图像质量。

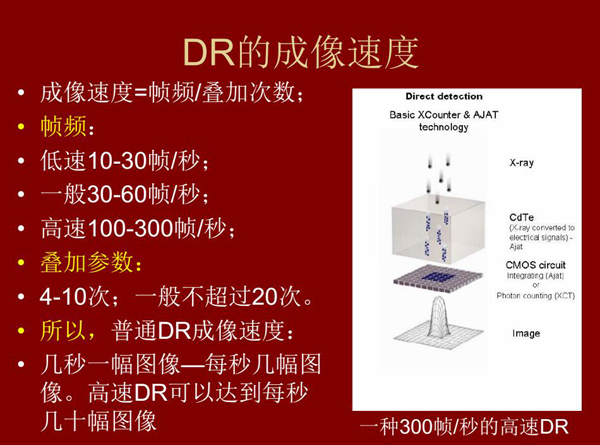

dr的成像速度有低速10-30帧/秒；、一般30-60帧/秒、高速100-300帧/秒几种，几秒一幅图像或每秒几幅图 像；高速dr更是可以达到每秒几十幅图像；

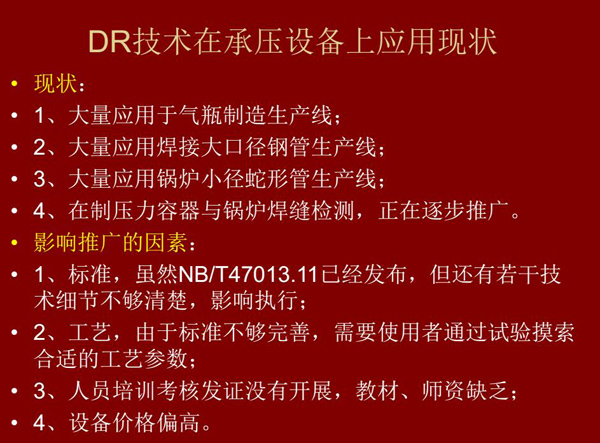

dr技术在承压设备上应用现状：1、大量应用于气瓶制造生产线；2、大量应用钢管生产线；3、大量应用锅炉 小径蛇形管生产线

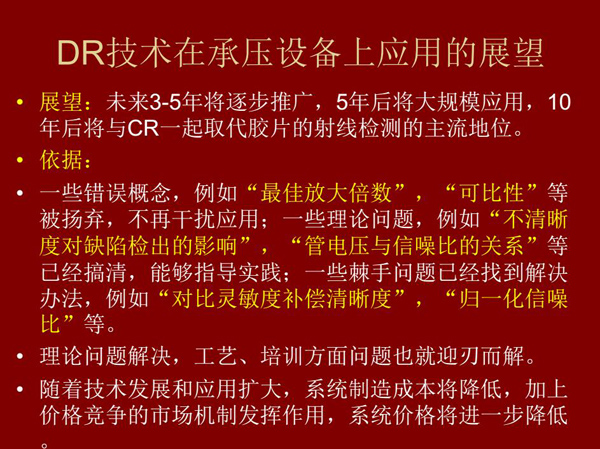

dr技术在未来3-5年将逐步推广，5年后将在承压设备上大规模应用，10年后将与cr技术一起取代胶片检测技术

                                                      未完，待续.......
